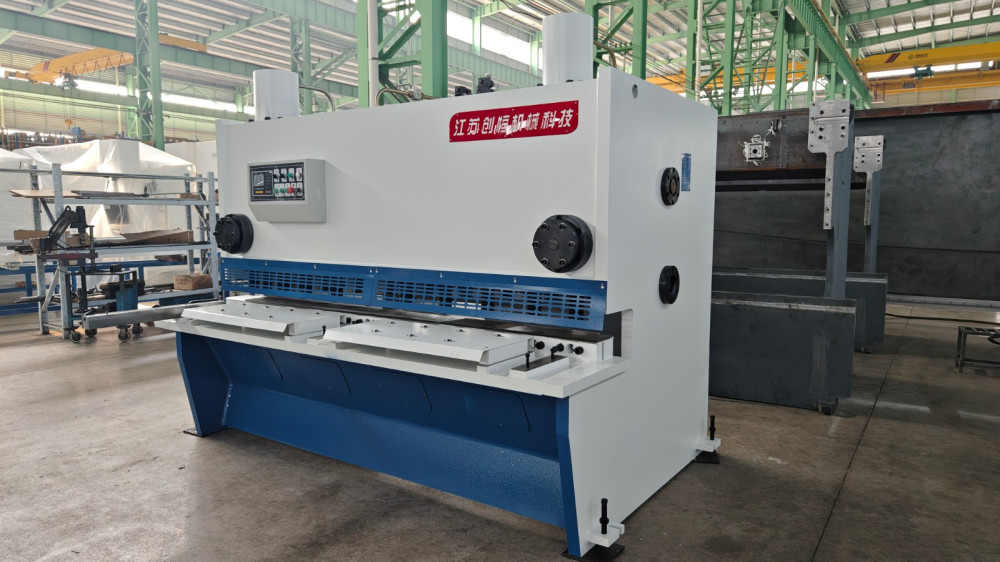

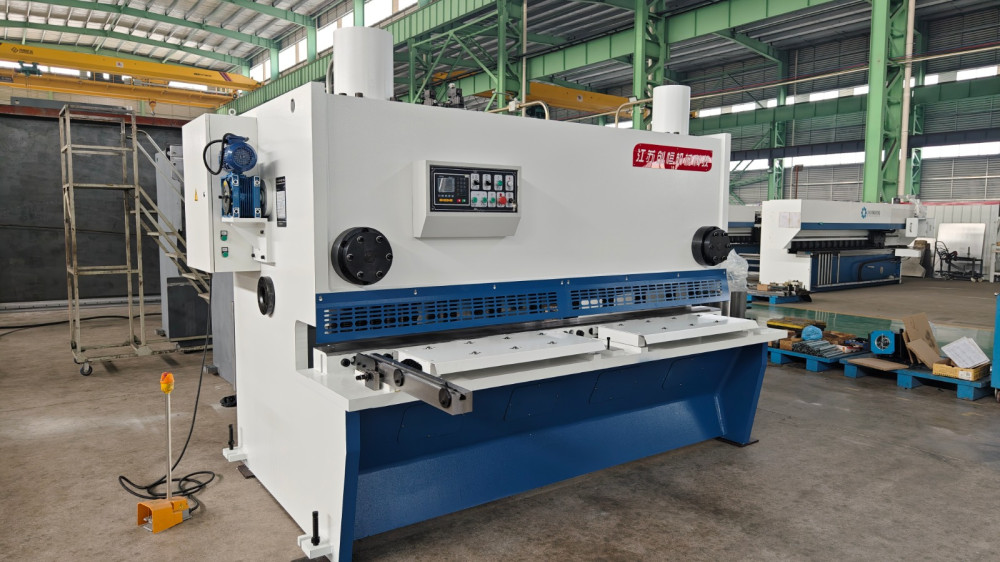

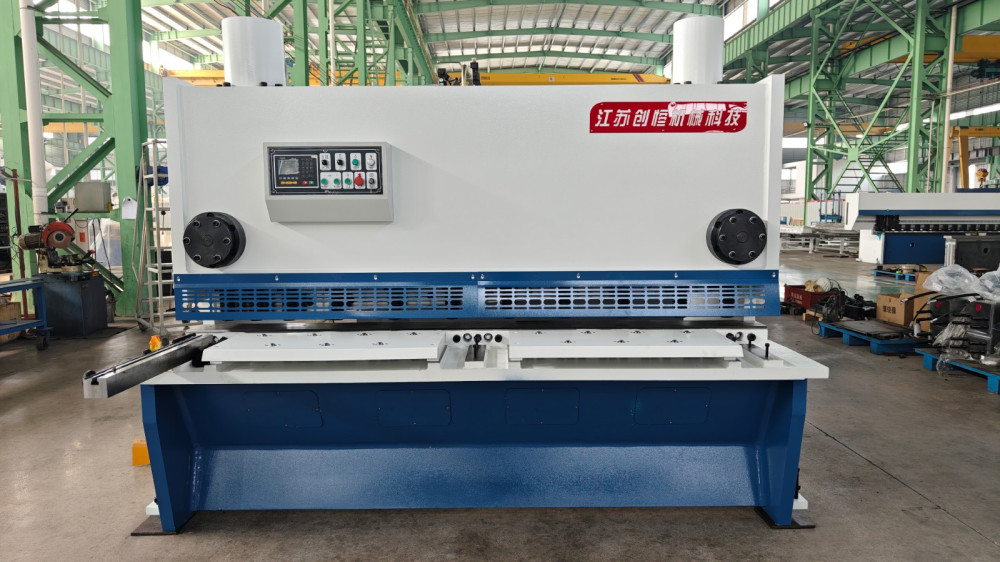

Гидравлическая гильотина CHG0840 E21S

       Гидравлическая гильотина CHG0840  применяется при резке листового черного металла толщиной 8мм и шириной листа 4000мм. Гидравлическая система станка  и закаленные ножи обеспечивают быстрый и качественный рез металла. Гильотина отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования. Ножницы для резки можно использовать в различных комплектациях с разнообразными приспособлениями в зависимости от типа производства.

Гильотинные ножницы имеют прочный сварной корпус, жесткость которого позволяет обеспечивать высокую точность резки даже при больших механических нагрузках. Остаточные внутренние напряжения материала каркаса после его изготовления снимаются вибрационно и частичным отпуском металла.

В этих гильотинных ножницах ножи состоят из модулей, установленных последовательно друг за другом. Для продления срока службы, модули могут устанавливаться в рабочие пазы разными сторонами. Гидравлические гильотинные ножницы прямого хода комплектуются лезвиями с 4-мя рабочими кромками. Лезвия изготавливаются 2-х типов жесткости – для резки обычных или особо прочных видов сталей (стандартно на станок устанавливается 1 комплект более прочных лезвий).

Для удобства и ускорения резки гильотинные ножницы оснащаются следующими приспособлениями:

• Поверхность рабочего стола с шариковыми направляющими для облегчения подачи заготовок в зону реза
• Длина рабочего стола может быть увеличена за счет применения разнообразных дополнительных направляющих и стоек, в том числе с боковой метрической шкалой
• Для резки по заранее нанесенным линиям раскроя используется «теневая резка»: свет отбрасывает от натянутой струны тень на деталь, проецируя линию, по которой пройдет рез после опускания верхнего лезвия
• Моторизованный задний упор с максимальной погрешностью позиционирования 0,1мм
• Для штабелирования отрезанных кусков в стопу используется задний слайдер
• Безопасность оператора со стороны рабочего стола обеспечивается защитным сетчатым ограждением.

У гидравлических гильотинных ножниц прямого хода верхнее лезвие закреплено на раме, которая за счет 2-х гидроцилиндров  перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины. Возврат лезвия в верхнее положение осуществляется азотными цилиндрами. Такой способ перемещения лезвий позволяет регулировать угол наклона и зазор между ними. Это позволяет улучшить качество и скорость резки различных деталей, поскольку оптимальный угол реза и зазор между лезвиями возрастают при увеличении толщины и жесткости материала (и наоборот, для более тонких и мягких листов угол наклона лезвий и зазор между ними должны быть уменьшены).

Гидравлические ножницы прямого хода с NC-контроллером оснащаются числовыми контроллерами моделей E21, числовой контроллер имеет довольно широкий спектр функций: подсчет количества резов, программирование лимита перемещений и контроль положения заднего упора (ось X), ввод задержек нескольких реле, изменение точности представления данных на дисплее, запоминание данных и их восстановление при возобновлении питания, перевод величин из британских в метрические и обратно.

Максимальная толщина реза при максимально допустимой ширине материала рассчитывается для стандартной прочности разрезаемого листа 450 Н/мм² (1Н/мм²=1МПа). Для более мягких материалов толщина листа может быть выше.

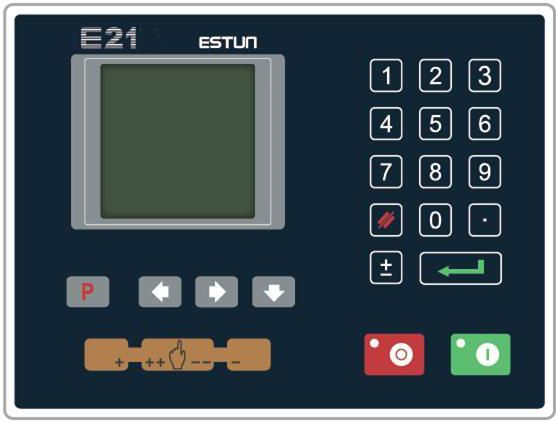

Контроллер Estun E21 (Стандартная комплектация)

·         Система контроля блокировки заднего упора

·         Система контроля сервоприводов и частотного преобразователя

·         Автоматическое позиционирование

·         Счетчик подсчета операций

·         Настройка времени выдержки

·         Энергонезависимая память на 40 программ (25 шагов в программе)

·         Быстрый возврат к исходным параметрам

Язык: Английский

Модули от ведущих мировых производителей, устанавливаемые в станке:

• Гидравлические клапаны - Bosh-Rexroth (Германия)
• Основные компоненты электрики - Sneider (Германия)
• Уплотнители - NOK (Япония)

Стандартная комплектация:

• Анкерные болты 4 шт.
• Гайки 1 набор
• Принадлежности по уходу за станком 1 набор
• Смазочный пистолет 1шт.
• Ножная педаль 1 шт.
