ЛИСТОГИБЫ WC67Y/WC67K
модель | Номинальное давление kN | Длина стола mm | Расстояние между колоннами mm | Расстояние от оси ползуна до станины mm | Рабочий ход ползуна mm | Мощность гл. Двигателя kW |
WC67Y40/2000 | 400 | 2000 | 1700 | 200 | 100 | 4 |
WC67Y40/2200 | 400 | 2000 | 1800 | 200 | 100 | 4 |
WC67Y40/2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50/2500 | 500 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50/3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63/2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63/3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80/3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80/4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100/2500 | 1000 | 2500 | 1900 | 250 | 120 | 7.5 |
WC67Y100/3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100/4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100/5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125/2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125/3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125/4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125/5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160/3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160/4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160/5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160/6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200/3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200/4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200/5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200/6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250/3200 | 2500 | 3200 | 2600 | 320 | 250 | 22 |
WC67Y250/4000 | 2500 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/4000 | 3000 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y300/5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/6000 | 3000 | 6000 | 4800 | 400 | 250 | 22 |
WC67Y400/5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400/6000 | 4000 | 6000 | 4800 | 400 | 250 | 37 |
WC67Y500/6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y500/12000 | 5000 | 12000 | 400 | 300 | 37 | |
WC67Y600/7000 | 6000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y700/7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y800/6000 | 8000 | 8000 | 5600 | 500 | 400 | 55 |
WC67Y1000/6000 | 10000 | 6000 | 5600 | 600 | 500 | 75 |

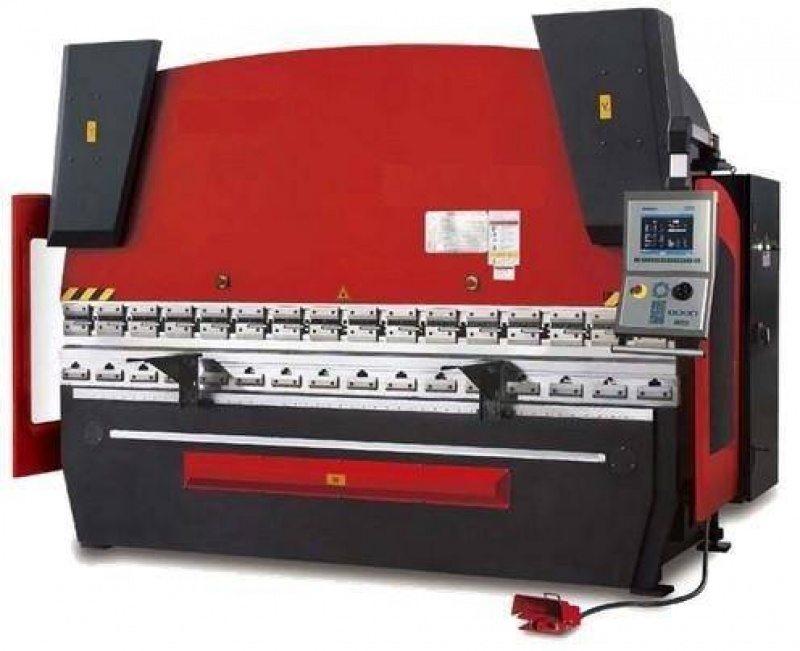

Эти современные листогибы разработаны, для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.
Принцип действия гидравлического пресса состоит в том, что под давлением жидкости, являющейся носителем энергии (рабочим телом), плунжер выталкивается из главного цилиндра , перемещает подвижную поперечину с установленным на ней пуансоном и после упора в заготовку, расположенную на столе, пластически деформирует ее. При работе на данном листогибочном прессе применяется метод свободной гибки. Этот метод (воздушная гибка) заключается в следующем: пуансон давит на листовую заготовку, вдавливая её в раскрытие матрицы, на заранее заданную глубину, но без касания основания ручья матрицы. Свободная гибка является разновидностью гибки по трем точкам, где только радиусы матрицы и пуансона контактируют с листом, при этом не важно значение радиуса пуансона и угла раскрытия ручья матрицы. В некоторых случаях, раскрытие ручья матрицы может иметь квадратное сечение, это особенно актуально при использовании современных настраиваемых матриц. |
|
Техника свободной гибки (еще называют, воздушная гибка) позволяет, используя один комплект инструмента, получить различные углы гибки и различные профили заготовок из материала разной толщины, изменяя глубину вдавливания листа. Таким образом, достигается высокая универсальность при использовании данной техники, число комплектов инструмента существенно ограниченно, при этом достигается высокая производительность. Другим важным преимуществом является то, что для гибки требуется меньшее усилие листогиба (экономичность).
Стандарт:
- Цветной ЖК-дисплей 17″ TFT высокой яркости
- 1280 x 1024 пикселей, 16-битный цвет
- Полный контроль сенсорным экраном (IR сенсорный)
- Объем памяти 1 Гб
- 256 MB Память для деталей продуктов и инструментов
- 3D-ускоритель графики
- Поддержка Стандартных Windows ® сетей
- 2-й HSB автобус Modusys
- Аварийный выключатель ( грибок )
- Встроенная панель OEM
- USB флэш-накопитель
Опционально:
- Поддержка управления частями
- X1-X2 угол программирования
- Интерфейс сканер штрих-кода
- Транспортир интерфейса
- Система компенсации прогиба
- Взаимодействие с датчиком гиба и коррекция
- Система измерения толщины листа и компенсации
Описание:
Закаленные отшлифованные пуансон и матрица, поставляемые в стандартной комплектации, позволяют выполнить достаточное количество видов гибки. Для выполнения специальных видов сгибов имеется возможность заказа инструмента
Задние упоры с осями X+Z+R, оснащаются шарико-винтовыми парами, линейными направляющими и серводвигателями. В качестве датчиков положения применяются оптические линейки Heidehain.
Стальная станина изготовленная путём сварки литых и толстолистовых элементов, подвержена термообработке имеет высокую жёсткость и устойчива к вибрациям.
- Высококачественные компоненты гидравлики производства компании OMEGA (США) и Rexroth (Германия) (гидравлический насос, блок электромагнитных клапанов) обеспечивают бесперебойную работу станка в период его эксплуатации.
- Механиеческая система регулировки рабочего хода и синхронизации обеспечивает точность и повторяемость гиба.
- Станки оснащены устройством регулировки пуансона по высоте (усилие до 200 тонн), для станков с большим усилием применяется регулировка матрицы. Дополнительно может устанавливаться устройством быстрого крепления инструмента и комбинированный инструмент.
- В стандартной комплектации станок оснащён сетчатым боковым и задним ограждением.
- Возможна установка лазерной защиты.
