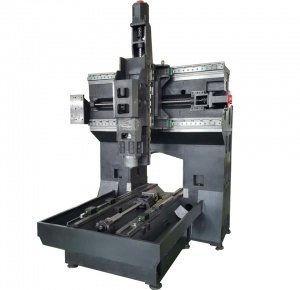

Портальный вертикально - фрезерный станок c ЧПУ GMC 1000
Под заказ
Портальный вертикально - фрезерный станок с ЧПУ FANUC, SIEMENS
0 Р
Поделиться:
Портальные фрезерные станки DMC1000 разработаны для тяжелой серии обработки деталей. Благодаря своей жесткой контрукции портального типа с широкими направляющими станки идеально подходят для черновой (с большим припуском сьема металла) и чистовой обработки сложных деталей. Продольная и поперечная подача (X, Y) реализована путём перемещения стола на роликовых направляющих. Перемещение по оси Z осуществляется по тефлоновым направляющим скольжения. Предусмотрено одновременное управление 3-мя осями. Станина и портал станка выполнены из высококачественного чугуна и имеют цельно-литую структуру, обеспечивающую высокую жёсткость конструкции в процессе обработки. Станки предназначены для выполнения следующих операций: Фрезерование, растачивание, сверление, прямое нарезание резьбы и т.д. Применяются в таких отраслях промышленности как судостроение, автомобилестроение, военные и энергетические отрасли, обработке деталей тяжелого машиностроения, нефтяной отрасли, изготовление сложных пресс-форм.
Применяемые комплектующие:
| Номер | Наименование | Производитель | Примечание |
| 1 | ШпиндельBT40 | POSA VOLIS (Тайвань) | Стандартная комплектация |
| 2 | Направляющие X, Y | HIWIN, (Тайвань) | Стандартная комплектация |
| 3 | ШВП X, Y, Z | HIWIN, (Тайвань) | Стандартная комплектация |
| 4 | Опорные подшипники | NSK, Япония | Стандартная комплектация |
| 5 | Система смазки | Тайвань | Стандартная комплектация |
| 6 | Система подачи СОЖ | Тайвань | Стандартная комплектация |
| 7 | Система ЧПУ | FANUC 0i-MF | Стандартная комплектация |
| 8 | Пневмосистема | Тайвань | Стандартная комплектация |
| 9 | Электроавтоматика | Shnider Германия | Стандартная комплектация |

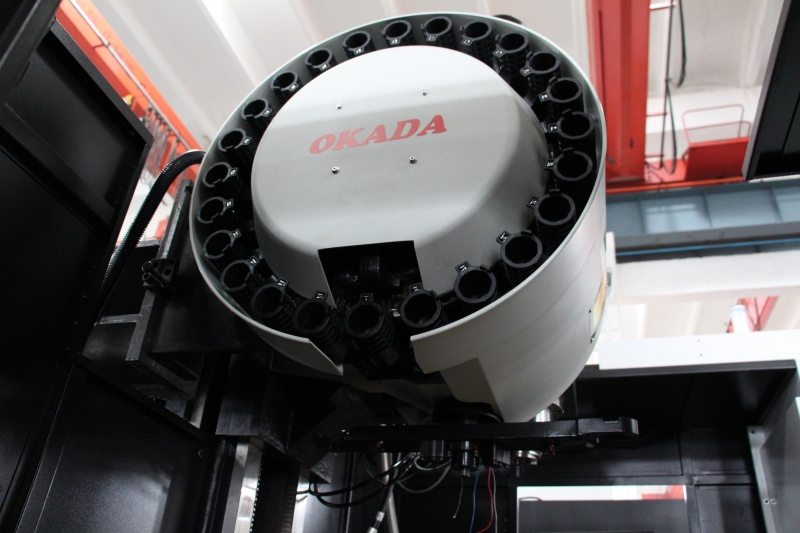

| 10 | Магазин смены инструмента BT40/24 | CHENSOUND, HDW (Тайвань) | Стандартная комплектация |
| 11 | Система удаления стружки | Шнековая | Стандартная комплектация |
Производители основных комплектующие станка:
| Наименование | Производитель |
| Литые детали | Собственное производство |
| Система ЧПУ | Fanuc (Япония), Siemens (Германия) |
| Шпиндель | POSA VOLIS (Тайвань) |
| Подшипники | FAG (Германия), NSK (Япония) |
| Направляющие качения | HIWIN (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| магазин инструментов | CHENSOUND, HDW (Тайвань) |
|
технические характеристики |
Единица измерения |
DMC1000 |
|
перемещение стола (x×y×z) |
мм |
1000×500×500 |
|
размер рабочего стола |
мм |
1200×600 |
|
ширина Т-образных пазов |
мм |
18 |
|
расстояние между Т-образными пазов |
м |
80 |
|
количество Т-образных пазов |
кол-во |
5 |
|
максимальная нагрузка на рабочий стол |
кг |
500 |
|
расстояние от торца шпинделя до поверхности рабочего стола |
мм |
150-650 |
|
расстояние от оси вращения шпинделя до вертикальных направляющих |
мм |
445 |
|
скорость ускоренного перемещения x/y/z |
м/мин |
48/48/48 |
|
скорость рабочей подачи |
мм/мин |
2.5-10000 |
|
конус шпинделя |
- |
BT40 |
|
скорость вращения шпинделя |
мин-1 |
60-8000 (опция до 12000) |
|
мощность двигателя шпинделя |
кВт |
7,5/11(опция 11/15; 15/18,5) |
|
количество позиций в инструментальном магазине |
шт |
опция 24 вертикальный тип |
|
максимальный вес инструмента |
кг |
8 |
|
макс. диаметр инструмента |
мм |
130 |
|
макс. длина инструмента |
мм |
300 |
|
точность позиционирования x,y,z осей по стандарту JIS |
мм |
±0,005/300 JIS |
|
точность повторного позиционирования по стандарту JIS |
мм |
±0,003/300 JIS |
|
время смены инструмента |
сек |
1,4 |
|
Габаритные размеры д×ш×в |
мм |
3100×2750×3000 |
|
вес |
кг |
8000 |
