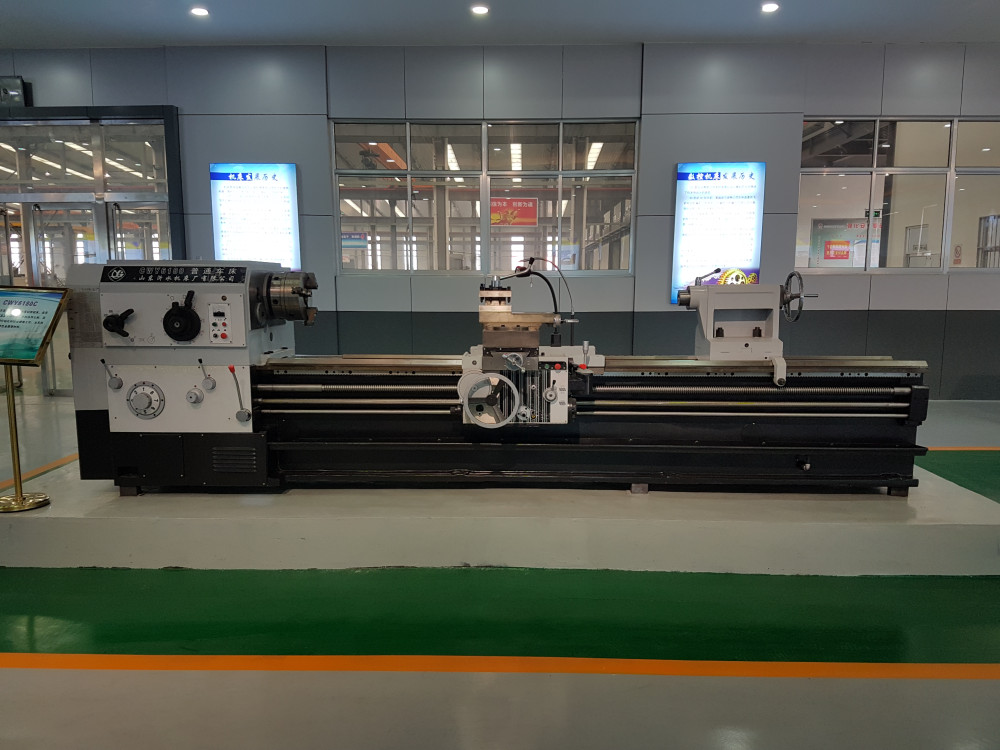

Токарный станок CW6180 - 1500

Токарный станок CW6180 с длиной РМЦ 1500мм является полнофункциональным токарно‑винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей со снятием большого припуска металла за один проход. Разработан и спроектирован с использованием передовых зарубежных технологий.

Токарно‑винторезные станки серии CW6180 полностью идентичны советским универсальным токарным станкам рязанского завода. Предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцевых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, растачивания отверстий.

Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и лёгкие сплавы. Токарный станок мод. CW6180, аналог станков 16к40, дип 400 — является самым востребованным. В данном станке увеличен диаметр отверстия в шпинделе до 104 мм, установлены на шпинделе более жёсткие подшипники. Увеличена ширина направляющих. Для удобства работы и повышения точности применяется устройство цифровой индикации — УЦИ.

ОБЛАСТЬ ПРИМЕНЕНИЯ: Универсальные токарные станки применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке. Токарные станки могут найти применение на любом металлообрабатывающем предприятии — в ремонтных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях.

Тяжёлый токарный станок CW6180

Тяжёлый токарный станок CW6180 логично развивает идею классической широко распространённой советской модели 16К40. Он также относится к классу универсальных токарно‑винторезных станков для обработки крупных деталей, но более жёсткий, надёжный и экономически эффективный.

Характеристики

Промышленный станок CW6180 отличают:

1. Высокая мощность — 11 кВт.
2. Повышенная жёсткость благодаря цельнолитой станине шириной до 600 мм.
3. Увеличенное отверстие шпинделя до 104–105 мм (опционально до 130 мм).
4. Повышенная длина обработки: от 1,5 м до 12 м.
5. Улучшенные двухрядные роликовые подшипники, способные выносить нагрузки до 3 тонн, до 4 тонн в модификациях.
6. Возможность комплектации УЦИ — устройством цифровой индикации, которое позволяет свести к минимуму необходимость в индивидуальных замерах.

Ввиду габаритов и веса (до 10 тонн) станок поставляется в собранном виде на усиленных поддонах в морских контейнерах или в еврофурах.

Назначение и особенности применения в цехах

Китайские станки серии CW специально созданы для высокопроизводительной обработки тяжёлых деталей в условиях серийного производства. Модель CW6180 является наиболее универсальной в линейке, она предназначена для обработки деталей до 800 мм, длиной 8–10 м. Используется для обточки валов, дисков, фланцев, труб, эксцентриков для нефтяной и горной промышленности, тяжёлого машиностроения, судостроения.

Применяется для создания различных видов резьбы, включая сложную резьбу: питчевую, с большим шагом, трапецеидальную, многозаходную и др. Работает с самыми сложными металлами: закалённая, легированная, нержавеющая сталь, титан, высокопрочный чугун.

Станок CW6180 способен вписаться в различные требования производства. Вариант с ручным управлением — для гибких условий, срочных, аварийных и точечных уникальных работ. Автоматизированный станок предназначен для серийного выпуска деталей, когда важен минимальный разброс в размерах, нужна экономия на квалификации оператора или требуется многоинструментальная обработка.

Почему покупают в СтанПро

Больше 10 лет СтанПро поставляет различное тяжёлое оборудование на заводы, в цеха, ремонтные мастерские. Гарантируем надёжную упаковку и доставку. Работает ремонтная выездная бригада, установим сложную технику на месте, в любой точке России. Оформите заказ с помощью кнопки «В корзину», либо жмите на кнопку «Получить консультацию», наши консультанты помогут определиться с моделью и модификацией.

Наибольший диаметр обрабатываемой заготовки над станиной мм 800

над суппортом 480

Наибольшая длина заготовки в центрах (РМЦ) мм 1500

Ширина станины мм 550

Максимальная нагрузка кг 3000

Диаметр отверстия в шпинделе мм 104; С11

Конус шпинделя и центра 120; Morse No. 5

Количество инструмента шт 4 (ручная смена)

Хвостовик инструмента мм 32х32

Диапазон скоростей шпинделя (18 ступеней) Мин-1 6-800

Диапазон продольных подач, (64 ступени) мм/об 0,1-24.3

Диапазон поперечных подач, (64 ступени) мм/об 0.05-0,912

Быстрые перемещения суппорта мм/мин Z:4000; X:2300;

Перемещение по оси X мм 420

Перемещение по оси Z мм 1350

Шаг и диаметр ходового винта мм 12 / 55

Нарезаемые резьбы: метрическая мм 1-240 (50 резьб)

дюймовая TPI 1-14 (26 резьб)

модульная m 0.5-120 (53 резьбы)

питчевая p" 1-28 (53 резьбы)

Ход пиноли мм 250

Диаметр пиноли задней бабки мм 100

Угол поворота суппорта град +/- 90

Конус пиноли мм Morse No. 5

Мощность электродвигателя главного привода кВт 11

Мощность электродвигателя быстрых перемещений кВт 1.1

Мощность электродвигателя подачи СОЖ кВт 0,125

Длинна мм 3690

Габаритные размеры (ШхВ) Мм 1450×1630

Вес, нетто Т. 4,2
