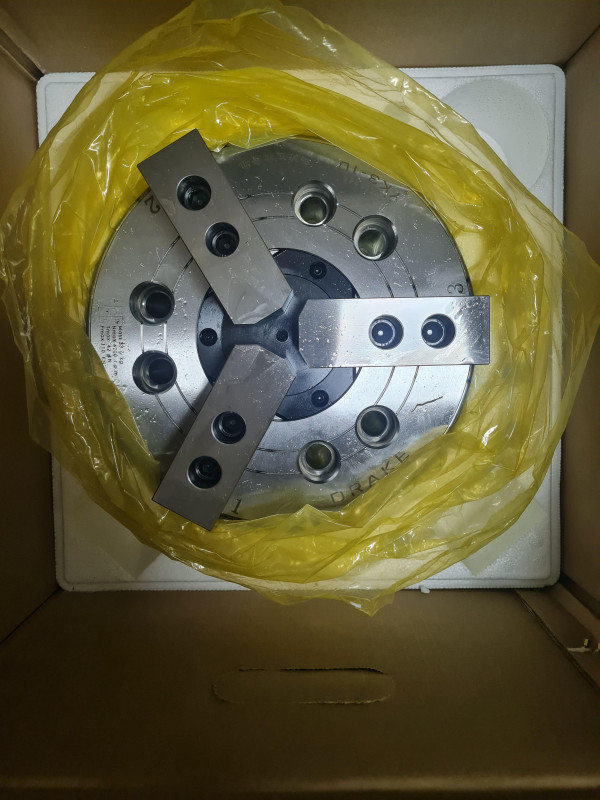

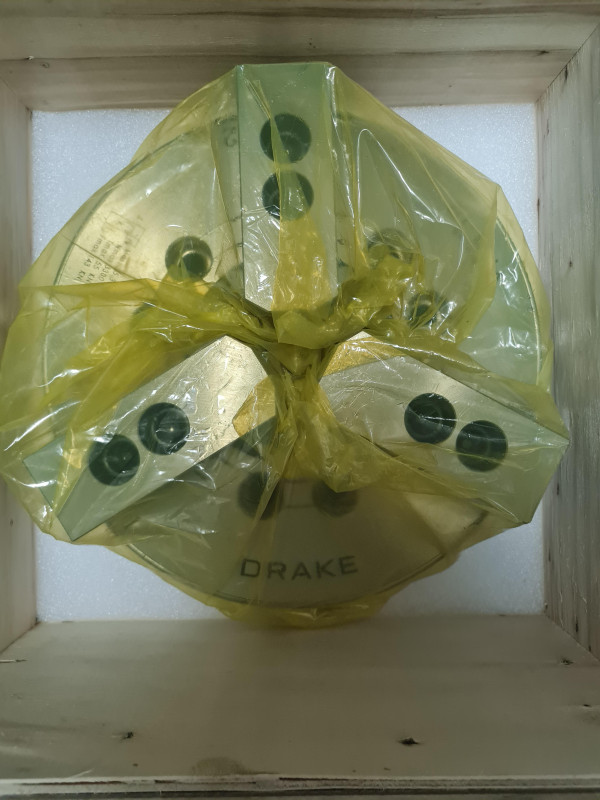

Токарный гидравлический патрон YK3-10 A6-8

Токарный гидравлический патрон YK3-10 А6-8, является аналогом следующих патронов: HS-10, N-210, 3H-210, OP-210, CAH-10, B-210.

Гидравлический патрон YK3-10 изготовлен из высокопрочной легированной стали. 3-кулачковый механизированный патрон с клиновой системой зажима, диаметр корпуса 254 мм, крепление на конус шпинделя А2-8. Устанавливается на токарные станки с числовым программным управлением, а также на обрабатывающие центры для жёсткой и точной фиксации/зажима детали круглой формы. При помощи специальной оснастки, можно установить и обрабатывать заготовки квадратной формы. Основные части механизированного патрона закалены для усиления его стабильности и увеличенного срока эксплуатационных свойств, точности и жёсткости.

Базовый комплект поставки: кулачки сырые SJ-10 (установлены на патроне), комплект болтов для крепления, набор шестигранных ключей (для обслуживания патрона), ключ трубчатый для монтажа тяги, рым-болт, техническая документация.

Характеристики:

• Кол-во кулачков: 3
• Диаметр патрона - дюйм / мм: 10" / 254 мм
• Конус шпинделя: 8
• Ход кулачков на диаметр : 8,8 мм
• Скорость вращения об. / мин.: 4200
• Максимальное усилие тяги kN, кгс: 42
• Максимальное усилие зажима kN, кгс: 110
