ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК CW 61160

Под заказ

Универсальный тяжелый токарный станок CW 61160

0 Р

В корзину

Купить в 1 клик

Получить консультацию

Описание
Характеристики

Тяжелые токарные станки. Токарные станки для обработки больших диаметров.

Токарно-винторезный станок предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества станка:

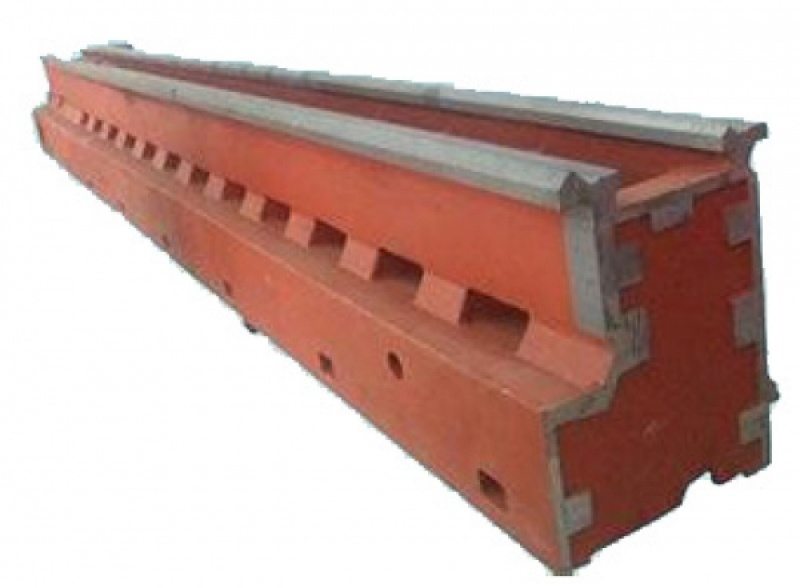

Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;

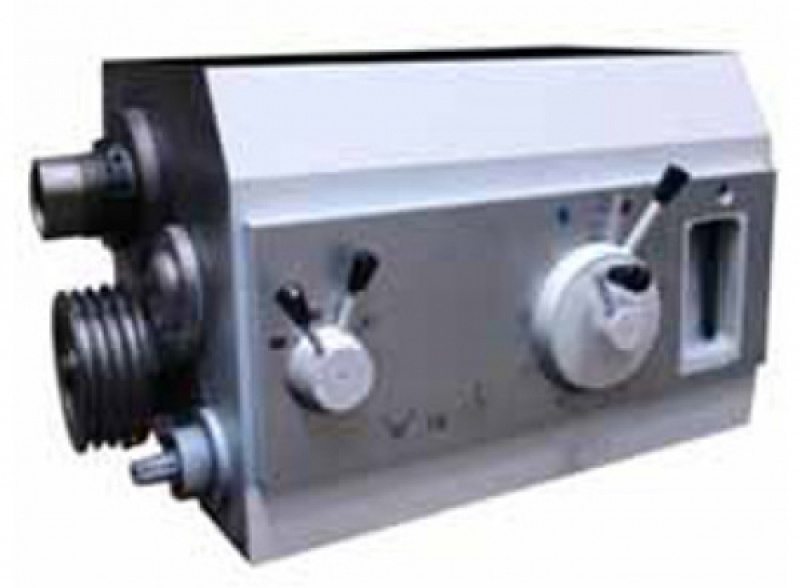

Коробка передач станка позволяет нарезать резьбу без замены шестерен;
Механизм привода шпинделя постоянно работает в масляной ванне;
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
Автоматическая подача продольного и поперечного суппорта;
Регулировка зазоров направляющих при помощи клиновых планок;

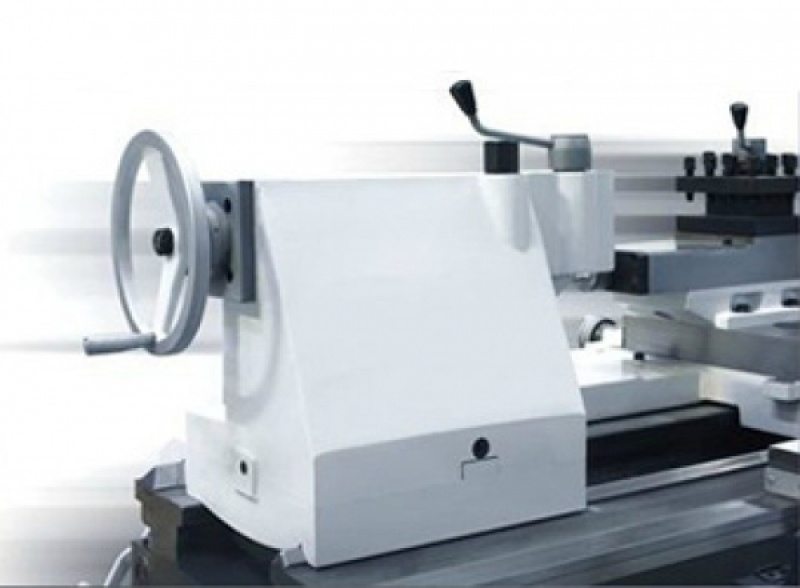

Регулируемая в поперечном направлении задняя бабка для обточки конусов;

Регулируемая муфта ходового винта;
Толчковый режим работы шпинделя;

	CW 62100		CW 62125	CW 61140	CW 61160

Максимальный диаметр обработки над станиной	1000mm		1250mm	1400mm	1600mm
Максимальная длина обработки	2000/3000/4000/5000/6000/8000/10000mm
Максимальный диаметробработки над суппортом	630mm		880mm	1030mm	1230mm
Максимальный диаметробработки в выемке станины	1400mm		1650mm	1800mm	2000mm
	1800/2800/3800/4800/5800/7800/9800 mm
Ширина станины	755 mm(30")

Диаметр отверстия в шпинделе	130mm
Торец шпинделя	A-15
Диапазоны скоростей вращенияшпинделя rpm	3.15-315
Максимальный крутящий момент	12.5kNm （30 kW）/10.5kNm（22kW）
Максимальный осевое усилие	40kN
диаметр патрон	1000mm	1000mm		1250mm	1600mm
Диапазон продольных подач	0.1~12mm （0.0032"~0.40"）
Диапазон поперечных подач	0.05~6mm （0.002"~0.236"）
Шаг метрической резьбы	1~120mm
Шаг дюймовой резьбы	28~1/4
Шаг модульвой резьбы	0.5~60mm
Шаг питчевой резьбы	1/2~56DP
Размер хвостовика инструмента	45x45 mm
Быстрые скоростей перемещения
продольных подач	3740 mm/min
поперечных подач	1870 mm/min
Выдвижение пиноли заднейбабки	300 mm （12"）
Конусвпиноли	80mm
Мощность электродвигателяглавного привода	22KW
Габаритные размеры
высота	1780mm		1910mm	1980mm	2080mm
ширина	1855mm		1955mm	2010mm	2110mm
длина	5000mm-13000mm
Вес нетто
3000mm	10000kg-15000kg		11000kg-16000kg	11700kg-16700kg	12400kg-18400kg

Купить ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК CW 61160 вы можете в компании stanpro, оформив заказ в интернет магазине, или отправив заявку по почте, а также по телефону или в офисе компании .
