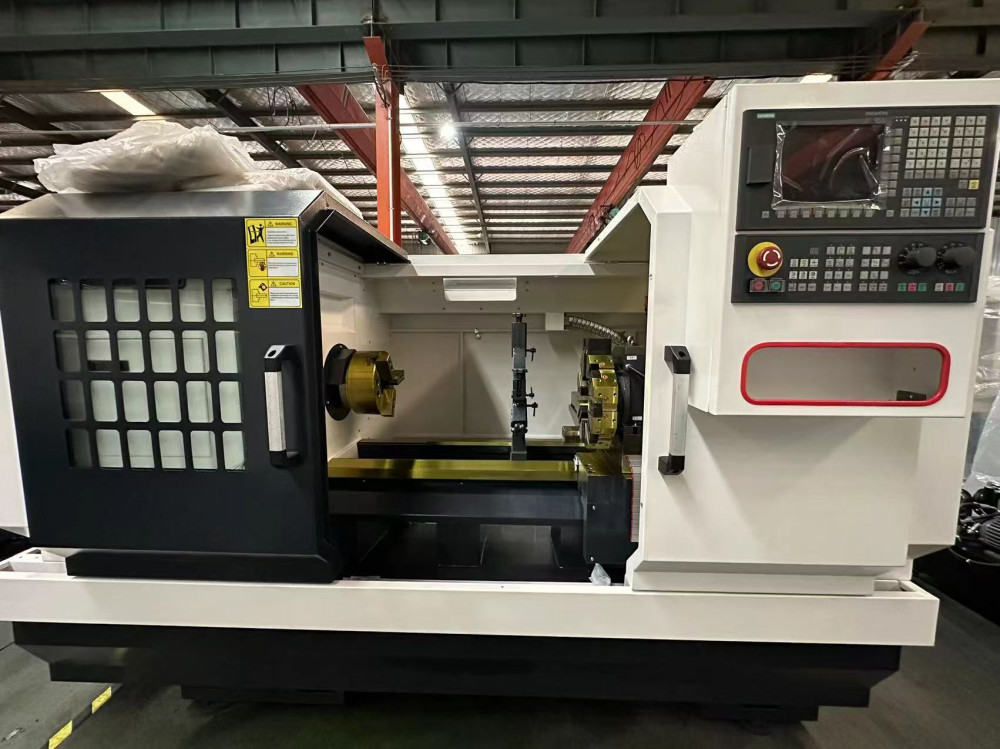

Токарный станок с ЧПУ CK 6150

Станок модели CKE6150 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий.

Станок модели CK6150 предназначен для обработки с высокой скоростью и высокой точностью: получистовой и чистовой обработки различного вида валов, дисков, для расточки отверстий, внутренних криволинейных поверхностей конической формы, резьб, дуг, развёртки. Подходит для скоростной резки чёрных и цветных металлов и механической обработки вращающихся деталей. Обеспечивает высокую эффективность, большие объёмы и высокую точность обработки. Разработан и спроектирован с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учётом требований эргономики: он удобен и лёгок в управлении.

Серия токарных станков с ЧПУ серии СК применяется во всех отраслях машиностроительной индустрии, а также в авиационно‑космической промышленности и приборостроении.

Историческая преемственность и конструктивные особенности:

• Токарные станки с ЧПУ серии СК — это знаменитые станки 16А25Ф3, разработанные советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ».
• Цельнолитая чугунная станина усилена рёбрами жёсткости. Такая конструкция обеспечивает высокую надёжность, жёсткость и виброустойчивость при работе.
• На станках установлен модернизированный усиленный шпиндель с крутящим моментом 850 Н·м, что является лучшим показателем в своём классе. На шпинделе установлены высокоточные подшипники NSK (Япония).
• Закалённые отшлифованные V‑образные направляющие покрыты специальным покрытием Turcite‑B для перемещения без износа и трения.
• На шпиндель установлена многоступенчатая коробка скоростей с автоматическим переключением диапазонов. Каждый диапазон имеет бесступенчатое регулирование скорости вращения шпинделя за счёт установки частотного преобразователя HIWIN (Тайвань).

Система ЧПУ:

• Промышленная система ЧПУ — самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
• Тип — замкнутый.
• Количество осей управления — 2 + шпиндель (2D).
• Автоматические циклы резания одновременно по двум координатам.
• Учёт времени обработки и счётчик деталей.
• Программирование деталей и радиуса.
• Память на 63 программы.
• Станок комплектуется системой ЧПУ SIEMENS или FANUC.

Комплектация:

• В стандартной комплектации станок комплектуется 4‑х позиционным резцедержателем с точностью позиционирования 0,008 мм.
• 6‑ти позиционная револьверная головка обеспечивает:
• Высокую точность позиционирования.
• Высокую жёсткость фиксации в процессе резания.
• Плавность перемещения без подъёма.
• Быструю смену инструмента.

Основные преимущества станка:

• Станина, состоящая из 2‑х цельнолитых частей (верхней и нижней), обеспечивает максимальную жёсткость. Многие производители аналогичных станков применяют 3‑х компонентную станину (станина и 2 тумбы), которая отличается меньшей жёсткостью.
• Расстояние между направляющими — 400 мм, в отличие от большинства аналогов.
• Серводвигатель главного привода мощностью 7,5/11 кВт, в отличие от большинства аналогов, оснащённых асинхронными двигателями. Это обеспечивает:
  1. Высокий крутящий момент.
  2. Высокую скорость работы.
  3. Плавность хода.
  4. Эффективный отвод тепла.
  5. Низкий уровень шума.
• Прямой привод ШВП от двигателя через муфту (отсутствие ременной передачи), что:
  1. Повышает точность и надёжность передачи движения.
  2. Минимизирует потери мощности.
  3. Снижает потребность в техническом обслуживании.

Области применения:

• Машиностроительная индустрия.
• Авиационно‑космическая промышленность.
• Приборостроение.
• Обработка чёрных, легированных и цветных металлов.
• Производство валов, дисков и других деталей вращения.
